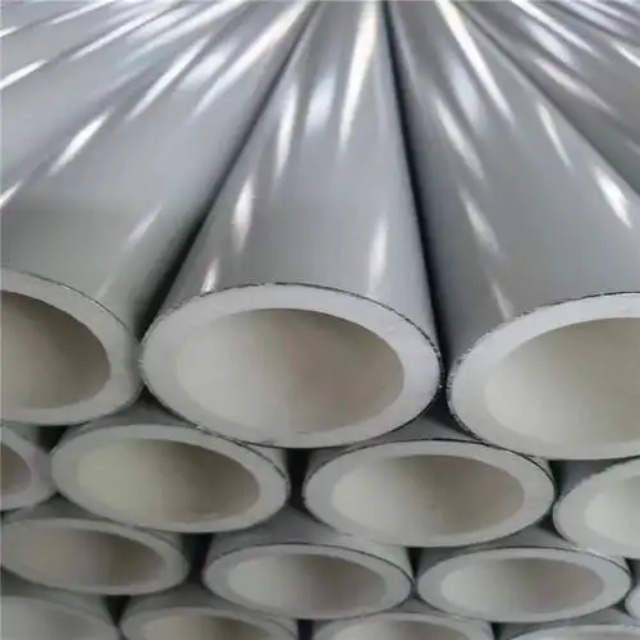

友發襯塑復合鋼管壁厚參數全解析
一、壁厚構成：鋼基與塑層的雙重維度
友發襯塑復合鋼管的壁厚由基管壁厚(外層碳素鋼)和襯塑層厚度(內層塑料)兩部分組成，二者協同滿足承壓與防腐需求，具體定義如下：
基管壁厚：決定管道整體承壓能力，材質以 Q235、Q345B 為主，壁厚偏差需符合 GB/T 3091-2015 標準(≤±10%);
襯塑層厚度：保障耐腐蝕性能，材質包括 PE、PVC、F4、PP 等，厚度偏差≤±0.2mm，且需與基管緊密結合無分層。
二、場景適配：基管壁厚核心范圍
基管壁厚需根據輸送壓力、介質特性及安裝環境精準選型，不同場景的推薦范圍如下表所示：
應用場景 | 推薦襯塑材質 | 基管壁厚范圍（mm） | 適配壓力等級 | 對應標準依據 |
建筑給水 / 飲用水 | 食品級 PE | 2.0-5.0 | 1.0-2.0MPa | GB/T 28897-2012 |
工業酸堿輸送 | PVC | 3.0-6.0 | 1.6-2.5MPa | CJ/T 136-2007 |
化工強腐蝕介質 | F4 | 4.0-8.0 | ≤2.0MPa | GB/T 37594-2019 |
熱水 / 采暖系統 | PP | 2.5-5.0 | 1.0-1.6MPa | CJ/T 120-2018 |
市政污水 / 雨水輸送 | PE | 3.0-6.0 | ≤1.0MPa | GB/T 5135.20-2019 |
注：埋地場景需額外考慮土壤荷載，基管壁厚建議按上限選型，例如 DN300mm 市政污水管推薦基管壁厚 6.0mm。
三、規格對應：公稱直徑與壁厚參數表
結合 CJ/T 136-2001 標準及友發產品實測數據，常見公稱直徑(DN)對應的詳細壁厚參數如下：
公稱直徑（DN） | 基管壁厚（mm） | 襯塑層厚度（mm） | 總壁厚（mm） | 適用場景 |
15 | 2.0-2.5 | 0.5-0.8 | 2.5-3.3 | 室內給水支管 |
25 | 2.5-3.0 | 0.8-1.0 | 3.3-4.0 | 建筑采暖管道 |
50 | 3.0-4.0 | 1.0-1.2 | 4.0-5.2 | 工業低壓輸液管 |
100 | 4.0-5.0 | 1.2-1.5 | 5.2-6.5 | 市政給水干管 |
150 | 5.0-6.0 | 1.5-2.0 | 6.5-8.0 | 化工中等壓力輸送管 |
200 | 6.0-7.0 | 2.0-2.5 | 8.0-9.5 | 埋地污水主管 |
300 | 7.0-8.0 | 2.5-3.0 | 9.5-11.0 | 大型工業循環水管 |
四、襯塑層厚度：防腐性能的關鍵指標
襯塑層厚度直接影響管道耐腐蝕性與使用壽命，其選擇需遵循以下原則：
介質腐蝕性適配：
弱腐蝕介質(如自來水)：襯塑層厚度≥0.5mm;
中腐蝕介質(如稀酸)：襯塑層厚度≥1.0mm;
強腐蝕介質(如濃酸)：襯塑層厚度≥2.0mm，且需選用 F4 材質;
定制化增厚：沿海高鹽霧環境或埋地長期使用場景，可定制襯塑層厚度至 3.0mm，耐鹽霧試驗可達 1500h 以上;
檢測要求：用超聲波測厚儀每米檢測 3 處，襯塑層厚度平均值需≥標稱值，最低值不低于標稱值的 85%。
五、壁厚檢測與驗收規范
檢測工具：基管壁厚采用游標卡尺(精度 0.02mm)測量，襯塑層厚度采用超聲波測厚儀(精度 0.01mm)檢測;
檢測位置：基管壁厚在管端 100mm 范圍內均勻測量 4 點，襯塑層厚度在管內圓周方向均勻測量 6 點;
合格判定：
基管壁厚偏差≤±10%(如 DN100 基管標稱 4.0mm，實測需在 3.6-4.4mm 范圍內);
襯塑層無針孔、鼓泡，厚度偏差≤±0.2mm;
鋼塑結合處無分層，剝離試驗時襯塑層斷裂而非與基管脫離。
